角形消音エレメント

換気系サイレンサの流れを変える
「サウンドトラップ」角形消音エレメント。

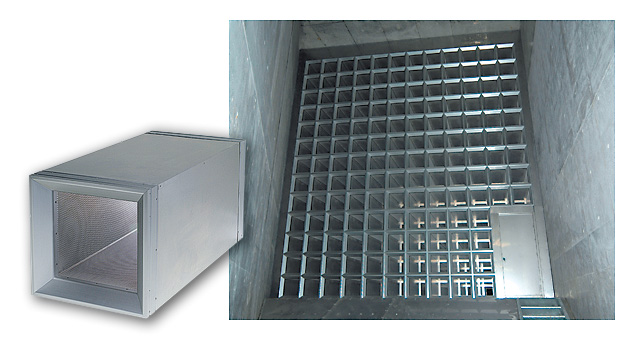

角形消音エレメント

特長

1）装置コストの低減

高精度な加工技術を用いた新開発の構造により、高品質かつ低コストを実現。従来のセル型エレメントに比べ、少ない数量での消音が可能です。

2）圧力損失の低減

吸込口にベルマウス形状を採用。これにより圧力損失係数が従来の約半分に低減します。

3）優れた耐久性

エレメントのケースに、耐食アルミニウム合金板またはステンレス鋼板（SUS304）を採用。耐久性に優れ、幅広い環境に対応できます。また、防水型は吸音材をフッ素フィルムで包み、耐水性および吸音性を確保しています。

4）施工・メンテナンスが容易

高精度の一体成型エレメントと、独自のピン結合により、施工やメンテナンスがきわめて容易です。また、設置条件に応じて横置き・縦置きも自在です。

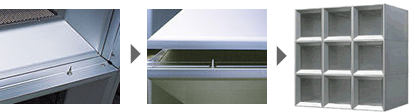

施工がピン結合で容易

構造と種類

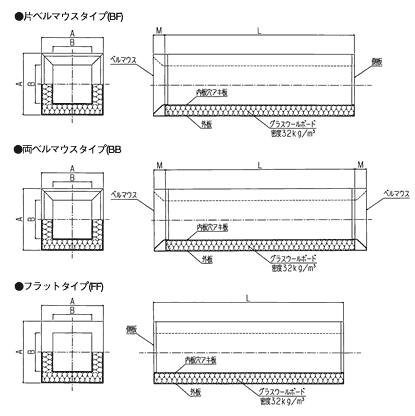

角形図面

●種類

（必要減音量に応じて、数種類のエレメントを組み合わせて使用できます）

種類／形式 寸法(mm) アルミ製重量(kg)
A
 B
 L M 片ベルマウス(BF) 両ベルマウス(BB) フラット(FF)
A4835 480 350 915 65 13 16 10
A4830 480 300 1520 90 22 27 17
A4825 480 245 1500 117 24 30 18

消音性能

●消音性能［１列］

（単位dB）

形式／Hz 63 125 250 500 1K 2K 4K 8K
A4835 4 5 10 19 24 14 12 11
A4830 7 11 23 34 38 23 18 15
A4825 10 16 31 42 50 31 22 20

◎上記の値は、エレメントの列数および音源の種類や気流条件によって若干変わりますので、正確な消音量の計算は当社にご照会ください。

●圧力損失

「角形エレメント」の圧力損失は次式で求められます。
dp＝γζ・V2／2g
dp：圧力損失（mmAq）
γ：気体の比重量（kg／m3）
ζ：圧力損失係数
　V：エレメント内部の通過流速（m／s）
　g：重力加速度（m／s2）

◎ 圧力損失係数 ［ζ］（1列あたり ）

種類／形式 片ベルマウスタイプ(BF) 両ベルマウスタイプ フラットタイプ n列による
圧損係数の増加分
上流側ベルマウス(B) 上流側フラット(F)
A4835 0.37 0.37 0.29 0.45 0.05(n-1)
A4830 0.65 0.60 0.45 0.80 0.10(n-1)
A4825 0.93 0.88 0.68 1.13 0.13(n-1)

◎ご計画に際し、詳細は当社あてにお問合せください。
