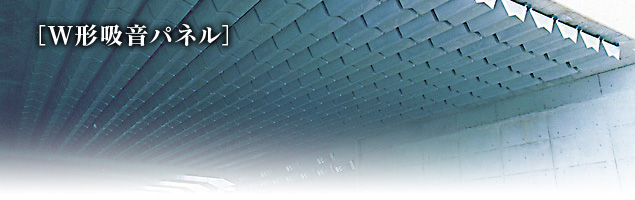

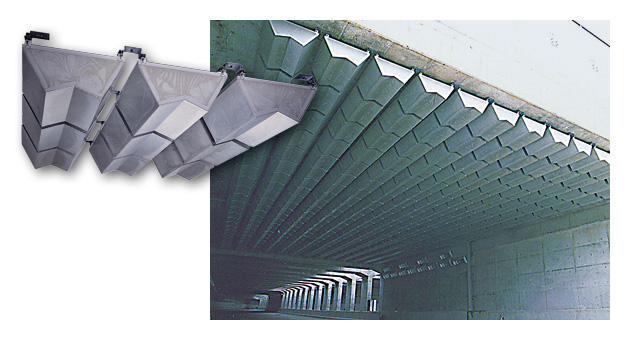

トンネル天井向けに開発された
「サウンドトラップ」W形吸音パネル。
特長
1）大きな吸音性能
W形状のモノコック構造によって、全面積が吸音面積となり、大きな吸音力を得られます。（吸音力=吸音率×吸音面積）
2）軽量化を実現
アルミニウム製で軽量なモノコック構造ですから、設置箇所の構造を省力化できます。また、トンネル壁面への取付荷重が大幅に低減されます。
3）施工が簡単
施工性を重視した設計ですから、取付が容易です。また、専用金具を使用しますので工期も短縮できます。
4）優れた耐食性・耐久性
本体はすべて耐食アルミニウム合金ですから、自動車の排気ガス等に対して耐食性に優れ、長期間にわたる幅広い環境に対応できます。
構造と種類
W形吸音パネルは、内部に充填した吸音材グラスウールにより、音のエネルギーを吸収する構造です。吸音部分に穴アキ板を用い、吸音材をフッ素フィルムで保護した防水型構造となっています。
●種類

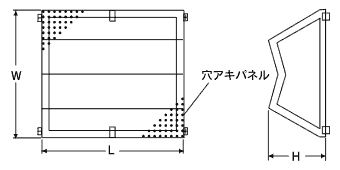

| 形式 | W(mm) | L(mm) | H(mm) | 重量(kg) |
| WA-20 | 900 | 1,000 | 200 | 4.5 |
| WA-40 | 900 | 1,000 | 400 | 5.0 |
吸音率

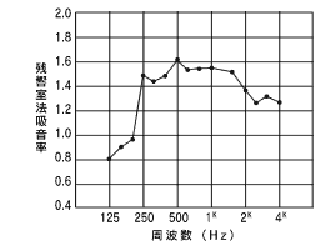

●残響室法による吸音率［WA-40タイプ］
| 中心周波数(Hz) | 吸音率 |
| 125 | 0.80 |
| 160 | 0.91 |
| 200 | 0.97 |
| 250 | 1.48 |
| 315 | 1.41 |
| 400 | 1.47 |
| 500 | 1.60 |
| 630 | 1.53 |
| 800 | 1.55 |
| 1000 | 1.57 |
| 1250 | 1.55 |
| 1600 | 1.48 |
| 2000 | 1.38 |
| 2500 | 1.24 |
| 3150 | 1.31 |
| 4000 | 1.25 |
◎ご計画に際し、詳細は当社あてにお問合せください。
